В производстве изделий из листового металла важное значение имеет листогибочный пресс. Его основная задача — гибка плоской заготовки для получения детали с заданными углами и размерами полок в соответствии с чертежом. Ключевую роль в этом процессе играют два основных рабочих инструмента: пуансон и матрица.
Что такое гибочный пуансон?

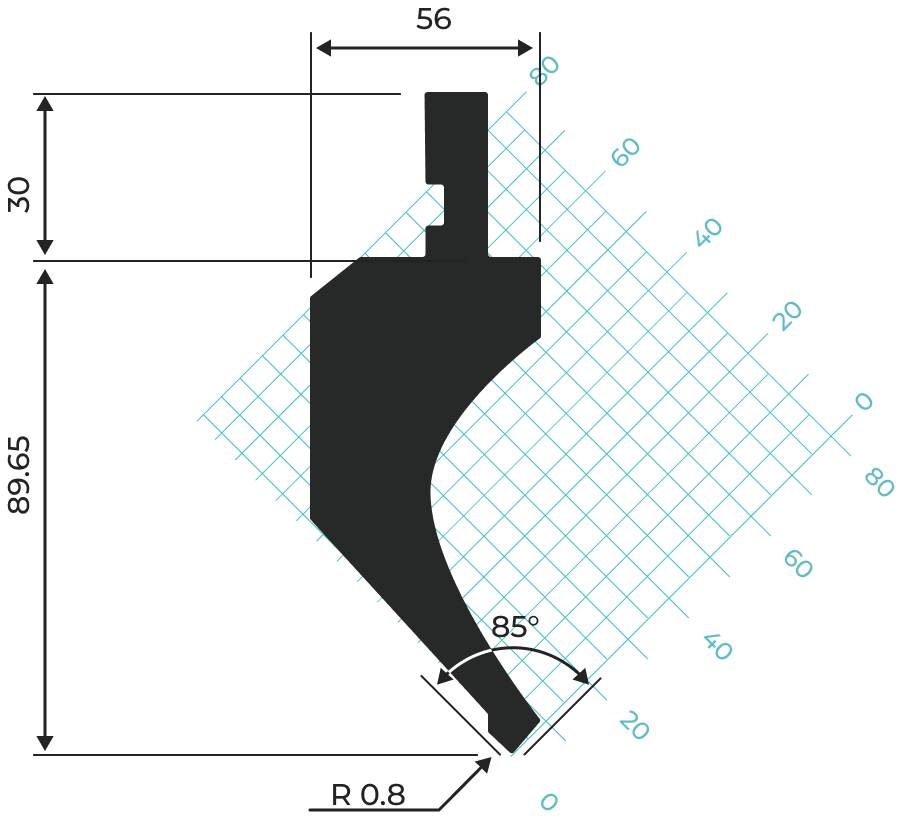

Гибочный пуансон — это верхний съемный инструмент, который крепится к подвижной балке листогибочного пресса при помощи держателей инструмента (адаптеров). Во время работы он перемещается вертикально вниз, передавая давление от системы привода станка на металлический лист.
Ключевые характеристики гибочного пуансона:
• Угол на рабочей кромке a (например, 90°, 85° или 30°). Он определяет минимальный внутренний угол, который можно получить на детали.
• Радиус кромки R: Скругление на кончике инструмента. От него зависят многие параметры получаемой детали: от внутреннего радиуса до качества линии гиба.
• Форма тела гибочного пуансона: Пуансоны бывают различных форм: прямые, гусаки, профильные (sash), для плющения и специальной формы. Например: гусаки позволяют изготавливать детали с глубокими полками, при этом лист не будет упираться в тело пуансона.
Что такое гибочная матрица?

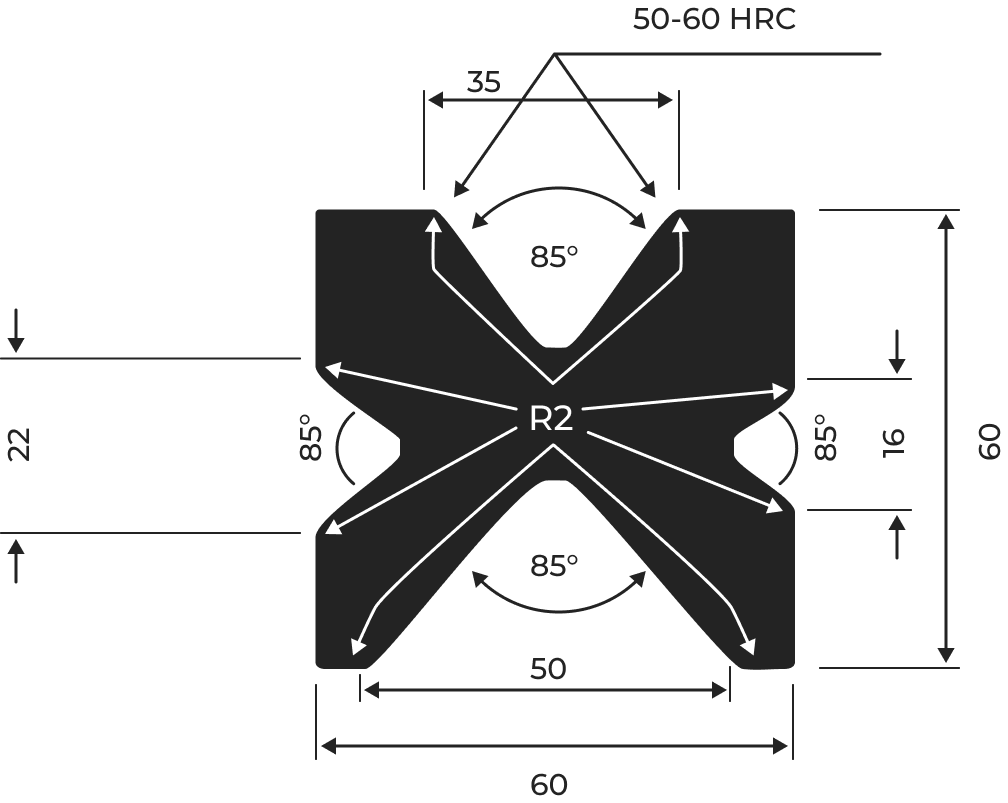

Гибочная матрица — это нижний инструмент, который крепится на рабочий стол листогибочного пресса. Она служит опорой для листа и определяет геометрию гиба.
Ключевые характеристики гибочной матрицы:
• Количество V-образных ручьев: пазов в форме буквы V, в который вдавливается металл.• Ширина раскрытия (V): Расстояние между верхними краями ручья. Для тонкой конструкционной стали она подбирается как 6–8 толщин металла (для листов толщиной от 4 мм и выше это значение увеличивают до 10–12 толщин, чтобы избежать разрыва материала по линии гиба, снизить нагрузку на пресс и убрать риск раскрытия матрицы).
• Угол гибочной матрицы: Угол наклона стенок ручья. Это важный параметр для компенсации пружинения - возврата металла в исходную форму после снятия нагрузки.
• При выборе пары пуансон-матрица угол матрицы подбирают чуть меньше требуемого угла гиба (например, 85° для получения гиба в 90°).
Как происходит гиб на элементарном примере:
Возьмем самый распространенный метод гибки листового металла - воздушная гибка:
-
Лист металла упирается (базируется) по задним упорам листогибочного пресса, сама заготовки лежит на матрице, имея точки контакта по верхним краям ее V-образного ручья.
-
Гибочный пуансон опускается и контактирует с листом по линии гиба.
-
Пуансон вдавливает металл в ручей гибочной матрицы на определенную глубину, не касаясь дна ручья.
-
Металл сгибается, образуя угол, зависящий от глубины погружения пуансона.
Технические термины, которые упоминались в статье:
-
Держатель инструмента (адаптер): Устройство для быстрой фиксации и центровки пуансона на балке листогибочного пресса.
-
Полка гиба: Расстояние от линии гиба до края листа либо до ближайшей линии гиба.
