Основы работы с инструментом THICK TURRET

Основные размеры инструмента

Пробивной (штамповочный) инструмент THICK TURRET имеет 5 типоразмеров штамповочных блоков (далее станций), которые имеют разный максимальный размер пробивки:

Станция А – макс.диаметр 12,7 мм(1/2 дюйма)
Станция В – макс.диаметр 31,7 мм(1,25 дюйма)
Станция С – макс.диаметр 50,8 мм (2 дюйма)
Станция D – макс.диаметр 88,9 мм(3,5 дюйма)
Станция Е – макс.диаметр 114,3 мм (4,5 дюйма)

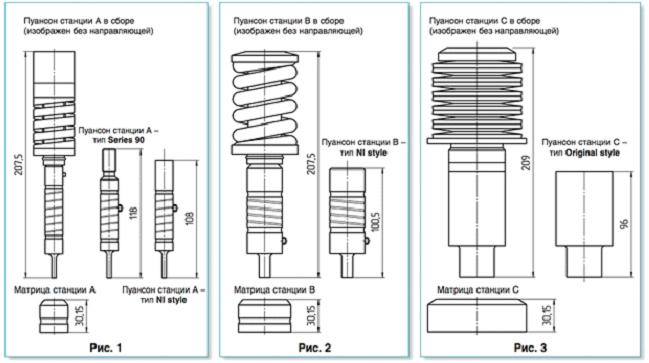

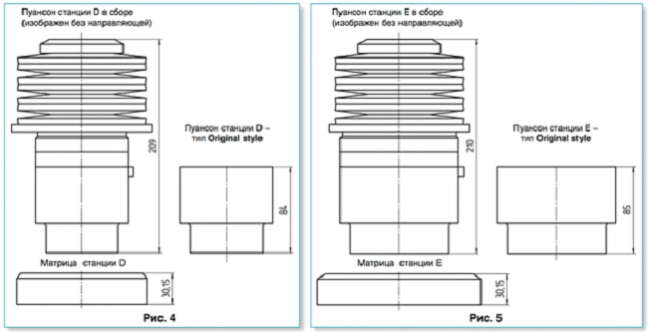

Рабочие (установочные) размеры станций показаны на рис.1-5

image (16).jpg

image (16).jpg

Основные размеры инструмента

Тип станции

A

(1/2’’)

B

(1-1/4’’)

C

(2’’)

D

(3-1/2’’)

E

(4-1/2’’)

Максимальный размер диагонали (диаметр, мм)

12,7 мм

31,75 мм

50,80 мм

88,90 мм

114,3 мм

Диаметр тела пуансона

16,0 мм

31,75 мм

50,98 мм

89,41 мм

114,81 мм

Инструмент Thick Turret, тип ORIGINAL

Длина пуансона (до первой переточки)

207,5 мм

207,5 мм

96,0 мм

84,0 мм

85,0 мм

Размер прямого участка рабочей части пуансона - SBR

16,9 мм

18,85 мм

25,5 мм

25,5 мм

26,5 мм

Толщина съемника

5,0 мм

4,0 мм

8,0 мм

8,0 мм

8,0 мм

Типы матриц

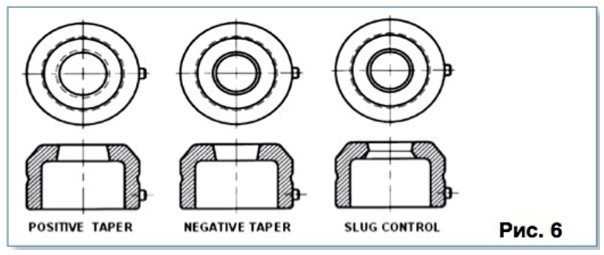

типы матриц.jpg

POSITIVE TAPER (Обычный конус).

Этот тип матриц часто используется для выполнения отверстий диаметром до 6 мм в конструкционной и нержавеющих сталях, и диаметром до 12 мм в алюминии.

NEGATIVE TAPER (Обратный конус).

Хотя уклон в данной матрице составляет всего 0,01 мм, этого вполне достаточно для сжатия и удержания отхода в матрице и предотвращения его выпрыгивания. Этот вид матриц не рекомендуется использовать при обработке алюминия или пластика, т.к. возникает риск прессования отходов в пакет.

Выход на рынок высокоскоростных координатно-пробивных станков дал толчок к разработке новых типов матриц: SLUG CONTROL, SLUG STOP.

SLUG STOP (Отход СТОП).

Отличительной особенностью данного типа матриц является наличие выпуклостей внутри матрицы, которые надежно обжимают отход и не дают ему выйти из матрицы или провернуться, что предотвращает повреждение инструмента и листа. Количество выпуклостей можно варьировать в зависимости от типа материала и толщины.

SLUG CONTROL (Контроль отхода).

В данном типе матриц на глубине около 3,5 мм сделан небольшой выступ по контуру внутренней части матрицы для сжатия отхода и надежного его удержания. Затем идет увеличение отверстия на конус, что предотвращает выход отхода вверх и способствует беспрепятственному прохождению отхода через матрицу.

ИНСТРУМЕНТ MULTITOOL

Некоторые производители прессов (Euromac, Finn-Power и др.) используют устройства Multitool для увеличения количества инструментов в револьверной головке. Имеется три основных типоразмера инструмента для устройства Multitool:


 МТ-8 мм

 МТ-16 мм

 МТ-24 мм

Диаметр тела пуансона, мм

8,0

16,0

24,0

Высота пуансона, мм

70,5

70,5

70,5

Высота матрицы, мм

17,0

24,0

24,0

Мах. размер отверстия матрицы, мм

8,8

16,4

24,4

Размер на переточку пуансона, мм

1,5

1,5

1,5

Размер на переточку матрицы, мм

1,5

1,5

1,5

Максимальное усилие пробивки, тонн

2,72

5,44

9,07

Глубина проникновения в матрицу для всех типов Multitool составляет 3,0 мм. Данным инструментом не рекомендуется выполнять ниблинг – пошаговую непрерывную пробивку с небольшим шагом. Для профильных пуансонов (прямоугольник, овал и др.) роль направляющей пуансона выполняет съемник, выполненный с минимальным зазором между отверстием съемника и пуансона – 0,04 мм. Поэтому при интенсивной работе съемник необходимо периодически заменять.
