Матрицы с двумя ручьями Amada
С двумя ручьями STM 88 Арт.508
Угол,° А
88
Ширина ручья, мм V1
12
Ширина ручья, мм V2
20
Ширина, мм C1
10
Ширина, мм C2
15
Ширина, мм W
50
Радиус, мм R1/R2
3/4
Высота, мм Н
46
Max нагрузка, т/м
100
Материал
42CrMo4
Выберите длину (L)
415 мм цельн.
-
+
835 мм цельн.
-
+
835 мм секцион.
-
+
С двумя ручьями STM 88 Арт.507
Угол,° А
88
Ширина ручья, мм V1
6
Ширина ручья, мм V2
10
Ширина, мм C1
6
Ширина, мм C2
10
Ширина, мм W
40
Радиус, мм R1/R2
1.5/2.5
Высота, мм Н
46
Max нагрузка, т/м
80
Материал
42CrMo4
Выберите длину (L)
415 мм цельн.
-
+
835 мм цельн.
-
+
835 мм секцион.
-
+
С двумя ручьями STM 88 Арт.506
Угол,° А
88
Ширина ручья, мм V1
16
Ширина ручья, мм V2
25
Ширина, мм C1
9.5
Ширина, мм C2
14.5
Ширина, мм W
50
Радиус, мм R1/R2
0.8/0.8
Высота, мм Н
46
Max нагрузка, т/м
100
Материал
42CrMo4
Выберите длину (L)
415 мм цельн.
-
+
835 мм цельн.
-
+
835 мм секцион.
-
+
С двумя ручьями STM 88 Арт.505
Угол,° А
88
Ширина ручья, мм V1
12
Ширина ручья, мм V2
20
Ширина, мм C1
7.5
Ширина, мм C2
12
Ширина, мм W
45.5
Радиус, мм R1/R2
0.5/0.5
Высота, мм Н
46
Max нагрузка, т/м
100
Материал
42CrMo4
Выберите длину (L)
415 мм цельн.
-
+
835 мм цельн.
-
+
835 мм секцион.
-
+
С двумя ручьями STM 88 Арт.504
Угол,° А
88
Ширина ручья, мм V1
14
Ширина ручья, мм V2
18
Ширина, мм C1
8.5
Ширина, мм C2
10.5
Ширина, мм W
45
Радиус, мм R1/R2
0.5/0.5
Высота, мм Н
46
Max нагрузка, т/м
100
Материал
42CrMo4
Выберите длину (L)
415 мм цельн.
-
+
835 мм цельн.
-
+
835 мм секцион.
-
+
С двумя ручьями STM 88 Арт.503
Угол,° А
88
Ширина ручья, мм V1
8
Ширина ручья, мм V2
12
Ширина, мм C1
5.5
Ширина, мм C2
7.5
Ширина, мм W
39
Радиус, мм R1/R2
0.5/0.8
Высота, мм Н
46
Max нагрузка, т/м
80
Материал
42CrMo4
Выберите длину (L)
415 мм цельн.
-
+
835 мм цельн.
-
+
835 мм секцион.
-
+
С двумя ручьями STM 88 Арт.502
Угол,° А
88
Ширина ручья, мм V1
6
Ширина ручья, мм V2
10
Ширина, мм C1
4.5
Ширина, мм C2
6.5
Ширина, мм W
37
Радиус, мм R1/R2
0.4/0.6
Высота, мм Н
46
Max нагрузка, т/м
70
Материал
42CrMo4
Выберите длину (L)
415 мм цельн.
-
+
835 мм цельн.
-
+
835 мм секцион.
-
+
С двумя ручьями STM 88 Арт.501
Угол,° А
88
Ширина ручья, мм V1
4
Ширина ручья, мм V2
7
Ширина, мм C1
3.5
Ширина, мм C2
5
Ширина, мм W
34.5
Радиус, мм R1/R2
0.4/0.4
Высота, мм Н
46
Max нагрузка, т/м
60
Материал
42CrMo4
Выберите длину (L)
415 мм цельн.
-
+
835 мм цельн.
-
+
835 мм секцион.
-
+

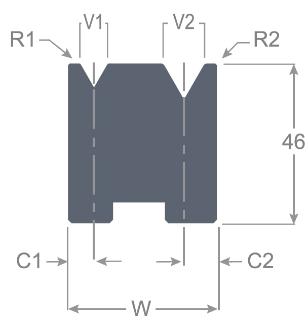

С двумя ручьями STM 60 Арт.506
Текст вверху страницы (служебное)
Array
Угол,° А
60
Ширина ручья, мм V1
16
Ширина ручья, мм V2
25
Ширина, мм C1
12
Ширина, мм C2
17
Ширина, мм W
55
Радиус, мм R1/R2
1.6/2.5
Высота, мм Н
46
Max нагрузка, т/м
60
Материал
42CrMo4
Выберите длину (L)
415 мм цельн.
-
+
835 мм цельн.
-
+
835 мм секцион.
-
+
С двумя ручьями STM 60 Арт.503
Текст вверху страницы (служебное)
Array
Угол,° А
60
Ширина ручья, мм V1
8
Ширина ручья, мм V2
12
Ширина, мм C1
7.5
Ширина, мм C2
9.5
Ширина, мм W
43
Радиус, мм R1/R2
0.8/1.2
Высота, мм Н
46
Max нагрузка, т/м
60
Материал
42CrMo4
Выберите длину (L)
415 мм цельн.
-
+
835 мм цельн.
-
+
835 мм секцион.
-
+
С двумя ручьями STM 60 Арт.502
Текст вверху страницы (служебное)
Array
Угол,° А
60
Ширина ручья, мм V1
6
Ширина ручья, мм V2
10
Ширина, мм C1
6.5
Ширина, мм C2
8.5
Ширина, мм W
41
Радиус, мм R1/R2
0.6/1
Высота, мм Н
46
Max нагрузка, т/м
60
Материал
42CrMo4
Выберите длину (L)
415 мм цельн.
-
+
835 мм цельн.
-
+
835 мм секцион.
-
+

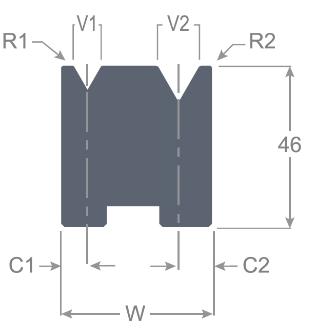

С двумя ручьями STM 90 Арт.511
Текст вверху страницы (служебное)
Array
Угол,° А
90
Ширина ручья, мм V1
6
Ширина ручья, мм V2
10
Ширина, мм C1
6
Ширина, мм C2
10
Ширина, мм W
40
Радиус, мм R1/R2
1.5/2.5
Высота, мм Н
46
Max нагрузка, т/м
80
Материал
42CrMo4
Выберите длину (L)
415 мм цельн.
-
+
835 мм цельн.
-
+
835 мм секцион.
-
+
С двумя ручьями STM 90 Арт.504
Текст вверху страницы (служебное)
Array
Угол,° А
90
Ширина ручья, мм V1
14
Ширина ручья, мм V2
18
Ширина, мм C1
8.5
Ширина, мм C2
10.5
Ширина, мм W
45
Радиус, мм R1/R2
0.5/0.5
Высота, мм Н
46
Max нагрузка, т/м
100
Материал
42CrMo4
Выберите длину (L)
415 мм цельн.
-
+
835 мм цельн.
-
+
835 мм секцион.
-
+
С двумя ручьями STM 90 Арт.503
Текст вверху страницы (служебное)
Array
Угол,° А
90
Ширина ручья, мм V1
8
Ширина ручья, мм V2
12
Ширина, мм C1
5.5
Ширина, мм C2
7.5
Ширина, мм W
39
Радиус, мм R1/R2
0.5/0.8
Высота, мм Н
46
Max нагрузка, т/м
80
Материал
42CrMo4
Выберите длину (L)
415 мм цельн.
-
+
835 мм цельн.
-
+
835 мм секцион.
-
+
С двумя ручьями STM 90 Арт.502
Текст вверху страницы (служебное)
Array
Угол,° А
90
Ширина ручья, мм V1
6
Ширина ручья, мм V2
10
Ширина, мм C1
4.5
Ширина, мм C2
6.5
Ширина, мм W
37
Радиус, мм R1/R2
0.4/0.6
Высота, мм Н
46
Max нагрузка, т/м
70
Материал
42CrMo4
Выберите длину (L)
415 мм цельн.
-
+
835 мм цельн.
-
+
835 мм секцион.
-
+
С двумя ручьями STM 90 Арт.501
Текст вверху страницы (служебное)
Array
Угол,° А
90
Ширина ручья, мм V1
4
Ширина ручья, мм V2
7
Ширина, мм C1
3.5
Ширина, мм C2
15
Ширина, мм W
34.5
Радиус, мм R1/R2
0.4/0.4
Высота, мм Н
46
Max нагрузка, т/м
60
Материал
42CrMo4
Выберите длину (L)
415 мм цельн.
-
+
835 мм цельн.
-
+
835 мм секцион.
-
+

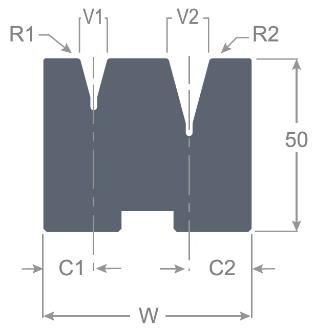

С двумя ручьями STM 30 Арт.33758
Текст вверху страницы (служебное)
Array
Угол,° А
30
Ширина ручья, мм V1
8
Ширина ручья, мм V2
12
Ширина, мм C1
14.5
Ширина, мм C2
18
Ширина, мм W
58.5
Радиус, мм R1/R2
1/1
Высота, мм Н
50
Max нагрузка, т/м
30
Материал
42CrMo4
Выберите длину (L)
415 мм цельн.
-
+
835 мм цельн.
-
+
835 мм секцион.
-
+
С двумя ручьями STM 30 Арт.33756
Текст вверху страницы (служебное)
Array
Угол,° А
30
Ширина ручья, мм V1
6
Ширина ручья, мм V2
10
Ширина, мм C1
9
Ширина, мм C2
15
Ширина, мм W
50
Радиус, мм R1/R2
1/1
Высота, мм Н
50
Max нагрузка, т/м
30
Материал
42CrMo4
Выберите длину (L)
415 мм цельн.
-
+
835 мм цельн.
-
+
835 мм секцион.
-
+

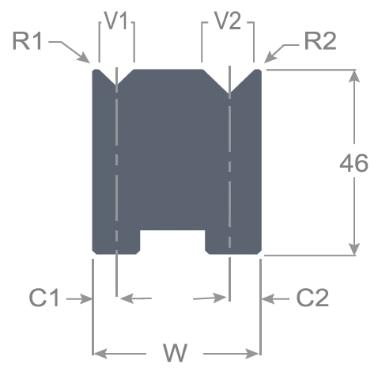

С двумя ручьями STM 88 Арт.31440
Текст вверху страницы (служебное)
Array
Угол,° А
88
Ширина ручья, мм V1
12
Ширина ручья, мм V2
20
Ширина, мм C1
10
Ширина, мм C2
15
Ширина, мм W
55
Радиус, мм R1/R2
3/4
Высота, мм Н
46
Max нагрузка, т/м
100
Материал
42CrMo4
Выберите длину (L)
99 мм цельн.
-
+
100 мм цельн.
-
+
С двумя ручьями STM 88 Арт.31146
Текст вверху страницы (служебное)
Array
Угол,° А
88
Ширина ручья, мм V1
6
Ширина ручья, мм V2
10
Ширина, мм C1
6
Ширина, мм C2
10
Ширина, мм W
55
Радиус, мм R1/R2
1.5/2.5
Высота, мм Н
46
Max нагрузка, т/м
80
Материал
42CrMo4
Выберите длину (L)
415 мм цельн.
-
+
835 мм цельн.
-
+
835 мм секцион.
-
+
С двумя ручьями STM 88 Арт.30640
Текст вверху страницы (служебное)
Array
Угол,° А
88
Ширина ручья, мм V1
16
Ширина ручья, мм V2
25
Ширина, мм C1
9.5
Ширина, мм C2
14.5
Ширина, мм W
50
Радиус, мм R1/R2
0.8/0.8
Высота, мм Н
46
Max нагрузка, т/м
100
Материал
42CrMo4
Выберите длину (L)
415 мм цельн.
-
+
835 мм цельн.
-
+
835 мм секцион.
-
+
С двумя ручьями STM 88 Арт.30540
Текст вверху страницы (служебное)
Array
Угол,° А
88
Ширина ручья, мм V1
12
Ширина ручья, мм V2
20
Ширина, мм C1
7.5
Ширина, мм C2
12
Ширина, мм W
50
Радиус, мм R1/R2
0.5/0.5
Высота, мм Н
46
Max нагрузка, т/м
100
Материал
42CrMo4
Выберите длину (L)
415 мм цельн.
-
+
835 мм цельн.
-
+
835 мм секцион.
-
+
С двумя ручьями STM 88 Арт.30440
Текст вверху страницы (служебное)
Array
Угол,° А
88
Ширина ручья, мм V1
14
Ширина ручья, мм V2
18
Ширина, мм C1
8.5
Ширина, мм C2
10.5
Ширина, мм W
50
Радиус, мм R1/R2
0.5/0.5
Высота, мм Н
46
Max нагрузка, т/м
100
Материал
42CrMo4
Выберите длину (L)
415 мм цельн.
-
+
835 мм цельн.
-
+
835 мм секцион.
-
+
С двумя ручьями STM 88 Арт.30340
Текст вверху страницы (служебное)
Array
Угол,° А
88
Ширина ручья, мм V1
8
Ширина ручья, мм V2
12
Ширина, мм C1
5.5
Ширина, мм C2
7.5
Ширина, мм W
50
Радиус, мм R1/R2
0.5/0.8
Высота, мм Н
46
Max нагрузка, т/м
80
Материал
42CrMo4
Выберите длину (L)
415 мм цельн.
-
+
835 мм цельн.
-
+
835 мм секцион.
-
+
С двумя ручьями STM 88 Арт.30240
Текст вверху страницы (служебное)
Array
Угол,° А
88
Ширина ручья, мм V1
6
Ширина ручья, мм V2
10
Ширина, мм C1
4.5
Ширина, мм C2
6.5
Ширина, мм W
50
Радиус, мм R1/R2
0.4/0.6
Высота, мм Н
46
Max нагрузка, т/м
70
Материал
42CrMo4
Выберите длину (L)
415 мм цельн.
-
+
835 мм цельн.
-
+
835 мм секцион.
-
+
С двумя ручьями STM 88 Арт.30140
Текст вверху страницы (служебное)
Array
Угол,° А
88
Ширина ручья, мм V1
4
Ширина ручья, мм V2
7
Ширина, мм C1
3.5
Ширина, мм C2
5
Ширина, мм W
50
Радиус, мм R1/R2
0.4/0.4
Высота, мм Н
46
Max нагрузка, т/м
60
Материал
42CrMo4
Выберите длину (L)
415 мм цельн.
-
+
835 мм цельн.
-
+
835 мм секцион.
-
+
С двумя ручьями STM 90 Арт.31146
Текст вверху страницы (служебное)
Array
Угол,° А
90
Ширина ручья, мм V1
6
Ширина ручья, мм V2
10
Ширина, мм C1
6
Ширина, мм C2
10
Ширина, мм W
50
Радиус, мм R1/R2
1.5/2.5
Высота, мм Н
46
Max нагрузка, т/м
80
Материал
42CrMo4
Выберите длину (L)
415 мм цельн.
-
+
835 мм цельн.
-
+
835 мм секцион.
-
+
С двумя ручьями STM 90 Арт.30440
Текст вверху страницы (служебное)
Array
Угол,° А
90
Ширина ручья, мм V1
14
Ширина ручья, мм V2
18
Ширина, мм C1
8.5
Ширина, мм C2
10.5
Ширина, мм W
50
Радиус, мм R1/R2
0.5/0.5
Высота, мм Н
46
Max нагрузка, т/м
100
Материал
42CrMo4
Выберите длину (L)
415 мм цельн.
-
+
835 мм цельн.
-
+
835 мм секцион.
-
+
С двумя ручьями STM 90 Арт.30340
Текст вверху страницы (служебное)
Array
Угол,° А
90
Ширина ручья, мм V1
8
Ширина ручья, мм V2
12
Ширина, мм C1
5.5
Ширина, мм C2
7.5
Ширина, мм W
50
Радиус, мм R1/R2
0.5/0.8
Высота, мм Н
46
Max нагрузка, т/м
80
Материал
42CrMo4
Выберите длину (L)
415 мм цельн.
-
+
835 мм цельн.
-
+
835 мм секцион.
-
+
С двумя ручьями STM 90 Арт.31146
Текст вверху страницы (служебное)
Array
Угол,° А
90
Ширина ручья, мм V1
6
Ширина ручья, мм V2
10
Ширина, мм C1
6
Ширина, мм C2
10
Ширина, мм W
50
Радиус, мм R1/R2
1.5/2.5
Высота, мм Н
46
Max нагрузка, т/м
90
Материал
42CrMo4
Выберите длину (L)
415 мм цельн.
-
+
835 мм цельн.
-
+
835 мм секцион.
-
+
