Гибочные матрицы-вставки Amada Promecam

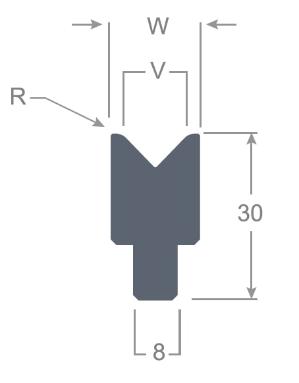

Вставка STM 88 Арт.424
Текст вверху страницы
Array
Угол,° А
88
Ширина ручья, мм V
14
Ширина, мм W
18
Радиус, мм R
2.5
Max нагрузка, т/м
95
Материал
42CrMo4
Выберите длину (L)
415 мм цельн.
-
+
835 мм цельн.
-
+
835 мм секцион.
-
+
Вставка STM 88 Арт.423
Текст вверху страницы
Array
Угол,° А
88
Ширина ручья, мм V
12
Ширина, мм W
16
Радиус, мм R
2.5
Max нагрузка, т/м
95
Материал
42CrMo4
Выберите длину (L)
415 мм цельн.
-
+
835 мм цельн.
-
+
835 мм секцион.
-
+
Вставка STM 88 Арт.422
Текст вверху страницы
Array
Угол,° А
88
Ширина ручья, мм V
10
Ширина, мм W
16
Радиус, мм R
2
Max нагрузка, т/м
95
Материал
42CrMo4
Выберите длину (L)
415 мм цельн.
-
+
835 мм цельн.
-
+
835 мм секцион.
-
+
Вставка STM 88 Арт.421
Текст вверху страницы
Array
Угол,° А
88
Ширина ручья, мм V
8
Ширина, мм W
14
Радиус, мм R
1.5
Max нагрузка, т/м
95
Материал
42CrMo4
Выберите длину (L)
415 мм цельн.
-
+
835 мм цельн.
-
+
835 мм секцион.
-
+
Вставка STM 88 Арт.420
Текст вверху страницы
Array
Угол,° А
88
Ширина ручья, мм V
6
Ширина, мм W
14
Радиус, мм R
1.5
Max нагрузка, т/м
95
Материал
42CrMo4
Выберите длину (L)
415 мм цельн.
-
+
835 мм цельн.
-
+
835 мм секцион.
-
+

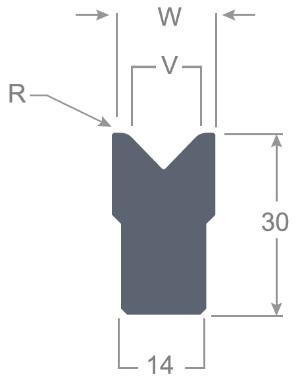

Вставка STM 88 Арт.2116
Текст вверху страницы
Array
Угол,° А
88
Ширина ручья, мм V
14
Ширина, мм W
18
Радиус, мм R
2.5
Max нагрузка, т/м
95
Материал
42CrMo4
Выберите длину (L)
415 мм цельн.
-
+
835 мм цельн.
-
+
835 мм секцион.
-
+
Вставка STM 88 Арт.2115
Текст вверху страницы
Array
Угол,° А
88
Ширина ручья, мм V
12
Ширина, мм W
17
Радиус, мм R
2.5
Max нагрузка, т/м
95
Материал
42CrMo4
Выберите длину (L)
415 мм цельн.
-
+
835 мм цельн.
-
+
835 мм секцион.
-
+
Вставка STM 88 Арт.2114
Текст вверху страницы
Array
Угол,° А
88
Ширина ручья, мм V
10
Ширина, мм W
14
Радиус, мм R
2
Max нагрузка, т/м
95
Материал
42CrMo4
Выберите длину (L)
415 мм цельн.
-
+
835 мм цельн.
-
+
835 мм секцион.
-
+

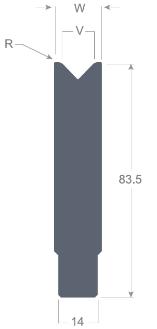

Вставка STM 88 Арт.2105
Текст вверху страницы
Array
Угол,° А
88
Ширина ручья, мм V
14
Ширина, мм W
18
Радиус, мм R
2.5
Max нагрузка, т/м
95
Материал
42CrMo4
Выберите длину (L)
415 мм цельн.
-
+
835 мм цельн.
-
+
835 мм секцион.
-
+
Вставка STM 88 Арт.2104
Текст вверху страницы
Array
Угол,° А
88
Ширина ручья, мм V
12
Ширина, мм W
17
Радиус, мм R
2.5
Max нагрузка, т/м
95
Материал
42CrMo4
Выберите длину (L)
415 мм цельн.
-
+
835 мм цельн.
-
+
835 мм секцион.
-
+

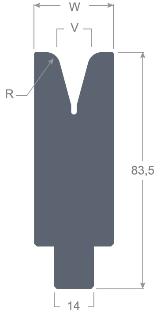

Вставка STM 30 Арт.2205
Текст вверху страницы
Array
Угол,° А
30
Ширина ручья, мм V
16
Ширина, мм W
36
Радиус, мм R
5
Max нагрузка, т/м
50
Материал
42CrMo4
Выберите длину (L)
415 мм цельн.
-
+
835 мм цельн.
-
+
835 мм секцион.
-
+
Вставка STM 30 Арт.2204
Текст вверху страницы
Array
Угол,° А
30
Ширина ручья, мм V
14
Ширина, мм W
32
Радиус, мм R
5
Max нагрузка, т/м
50
Материал
42CrMo4
Выберите длину (L)
415 мм цельн.
-
+
835 мм цельн.
-
+
835 мм секцион.
-
+
Вставка STM 30 Арт.2203
Текст вверху страницы
Array
Угол,° А
30
Ширина ручья, мм V
12
Ширина, мм W
28
Радиус, мм R
5
Max нагрузка, т/м
50
Материал
42CrMo4
Выберите длину (L)
415 мм цельн.
-
+
835 мм цельн.
-
+
835 мм секцион.
-
+
Вставка STM 30 Арт.2202
Текст вверху страницы
Array
Угол,° А
30
Ширина ручья, мм V
10
Ширина, мм W
24
Радиус, мм R
3
Max нагрузка, т/м
50
Материал
42CrMo4
Выберите длину (L)
415 мм цельн.
-
+
835 мм цельн.
-
+
835 мм секцион.
-
+
Вставка STM 30 Арт.2201
Текст вверху страницы
Array
Угол,° А
30
Ширина ручья, мм V
8
Ширина, мм W
19
Радиус, мм R
3
Max нагрузка, т/м
35
Материал
42CrMo4
Выберите длину (L)
415 мм цельн.
-
+
835 мм цельн.
-
+
835 мм секцион.
-
+
Выберите длину (L)
15 мм цельн.
-
+
Вставка STM 30 Арт.2200
Угол,° А
30
Ширина ручья, мм V
6
Ширина, мм W
16
Радиус, мм R
3
Max нагрузка, т/м
35
Материал
42CrMo4
Выберите длину (L)
415 мм цельн.
-
+
835 мм цельн.
-
+
835 мм секцион.
-
+

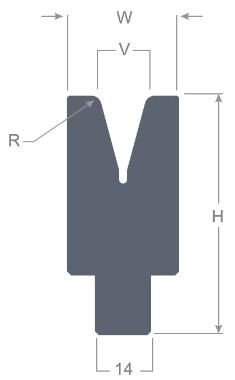

Вставка STM 30 Арт.82
Текст вверху страницы
Array
Угол,° А
30
Ширина ручья, мм V
25
Ширина, мм W
42
Радиус, мм R
4
Высота, мм Н
80
Max нагрузка, т/м
60
Материал
42CrMo4
Выберите длину (L)
415 мм цельн.
-
+
835 мм цельн.
-
+
835 мм секцион.
-
+
Вставка STM 30 Арт.79
Текст вверху страницы
Array
Угол,° А
30
Ширина ручья, мм V
20
Ширина, мм W
40
Радиус, мм R
4
Высота, мм Н
80
Max нагрузка, т/м
60
Материал
42CrMo4
Выберите длину (L)
415 мм цельн.
-
+
835 мм цельн.
-
+
835 мм секцион.
-
+
Вставка STM 30 Арт.77
Текст вверху страницы
Array
Угол,° А
30
Ширина ручья, мм V
16
Ширина, мм W
33
Радиус, мм R
3
Высота, мм Н
60
Max нагрузка, т/м
60
Материал
42CrMo4
Выберите длину (L)
415 мм цельн.
-
+
835 мм цельн.
-
+
835 мм секцион.
-
+
Вставка STM 30 Арт.75
Текст вверху страницы
Array
Угол,° А
30
Ширина ручья, мм V
12
Ширина, мм W
28
Радиус, мм R
2.5
Высота, мм Н
60
Max нагрузка, т/м
60
Материал
42CrMo4
Выберите длину (L)
415 мм цельн.
-
+
835 мм цельн.
-
+
835 мм секцион.
-
+
Вставка STM 30 Арт.73
Текст вверху страницы
Array
Угол,° А
30
Ширина ручья, мм V
10
Ширина, мм W
24
Радиус, мм R
2
Высота, мм Н
60
Max нагрузка, т/м
60
Материал
42CrMo4
Выберите длину (L)
415 мм цельн.
-
+
835 мм цельн.
-
+
835 мм секцион.
-
+
Вставка STM 30 Арт.71
Текст вверху страницы
Array
Угол,° А
30
Ширина ручья, мм V
8
Ширина, мм W
19
Радиус, мм R
1
Высота, мм Н
60
Max нагрузка, т/м
35
Материал
42CrMo4
Выберите длину (L)
415 мм цельн.
-
+
835 мм цельн.
-
+
835 мм секцион.
-
+
Вставка STM 30 Арт.70
Текст вверху страницы
Array
Угол,° А
30
Ширина ручья, мм V
6
Ширина, мм W
16
Радиус, мм R
1
Высота, мм Н
60
Max нагрузка, т/м
35
Материал
42CrMo4
Выберите длину (L)
415 мм цельн.
-
+
835 мм цельн.
-
+
835 мм секцион.
-
+

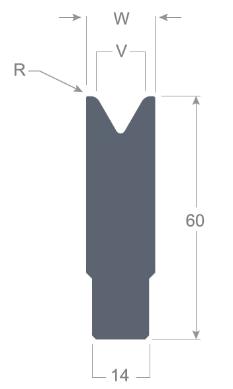

Вставка STM 60 Арт.82
Текст вверху страницы
Array
Угол,° А
60
Ширина ручья, мм V
25
Ширина, мм W
33
Радиус, мм R
3
Высота, мм Н
60
Max нагрузка, т/м
60
Материал
42CrMo4
Выберите длину (L)
415 мм цельн.
-
+
835 мм цельн.
-
+
835 мм секцион.
-
+
Вставка STM 60 Арт.79
Текст вверху страницы
Array
Угол,° А
60
Ширина ручья, мм V
20
Ширина, мм W
30
Радиус, мм R
3
Высота, мм Н
60
Max нагрузка, т/м
60
Материал
42CrMo4
Выберите длину (L)
415 мм цельн.
-
+
835 мм цельн.
-
+
835 мм секцион.
-
+
Вставка STM 60 Арт.77
Текст вверху страницы
Array
Угол,° А
60
Ширина ручья, мм V
16
Ширина, мм W
24
Радиус, мм R
2.5
Высота, мм Н
60
Max нагрузка, т/м
60
Материал
42CrMo4
Выберите длину (L)
415 мм цельн.
-
+
835 мм цельн.
-
+
835 мм секцион.
-
+
Вставка STM 60 Арт.76
Текст вверху страницы
Array
Угол,° А
60
Ширина ручья, мм V
14
Ширина, мм W
18
Радиус, мм R
2.5
Высота, мм Н
60
Max нагрузка, т/м
60
Материал
42CrMo4
Выберите длину (L)
415 мм цельн.
-
+
835 мм цельн.
-
+
835 мм секцион.
-
+
Вставка STM 60 Арт.75
Текст вверху страницы
Array
Угол,° А
60
Ширина ручья, мм V
12
Ширина, мм W
17
Радиус, мм R
2.5
Высота, мм Н
60
Max нагрузка, т/м
60
Материал
42CrMo4
Выберите длину (L)
415 мм цельн.
-
+
835 мм цельн.
-
+
835 мм секцион.
-
+
Вставка STM 60 Арт.73
Текст вверху страницы
Array
Угол,° А
60
Ширина ручья, мм V
10
Ширина, мм W
15
Радиус, мм R
2
Высота, мм Н
60
Max нагрузка, т/м
60
Материал
42CrMo4
Выберите длину (L)
415 мм цельн.
-
+
835 мм цельн.
-
+
835 мм секцион.
-
+
Вставка STM 60 Арт.71
Текст вверху страницы
Array
Угол,° А
60
Ширина ручья, мм V
8
Ширина, мм W
14
Радиус, мм R
1.5
Высота, мм Н
60
Max нагрузка, т/м
60
Материал
42CrMo4
Выберите длину (L)
415 мм цельн.
-
+
835 мм цельн.
-
+
835 мм секцион.
-
+
42CrМо4
Используются с держателями :
STSM 8160,
STSM 80,
STSM 81,
STSM 82,
STSM 83,
STSM 3030.
