Гибочный инструмент WILA®-TRUMPF® следующая по популярности после Amada Promecam® система крепления среди производителей листогибочного оборудования.
Все секции пуансонов весом менее 12,7 кг оснащены по умолчанию кнопками-фиксаторами (Safetyclick®) для возможности удобной фронтальной установки инструмента. Более тяжелые секции устанавливаются, как и на креплении Amada Promecam®, боковой загрузкой в держатель пуансонов.
Пуансоны можно устанавливать с разворотом на 180° без дополнительных приспособлений и манипуляций, благодаря симметричной конструкции хвостовика.
Система крепления гибочного инструмента WILA®-TRUMPF® используется на листогибочных прессах производителей Trumpf®, SAFAN®, Prima Power®, LVD® и опционально доступно у многих других производителей
Доступны для заказа пуансоны и матрицы: 515 мм цельные, 550 мм секционные, 200 мм цельный, 200 мм секционный.
Пуансоны для гибочных прессов Wila®
![Пуансон STPW 053 Пуансон STPW 053](/upload/resize_cache/iblock/acd/410_140_0/STPW 053.jpg)

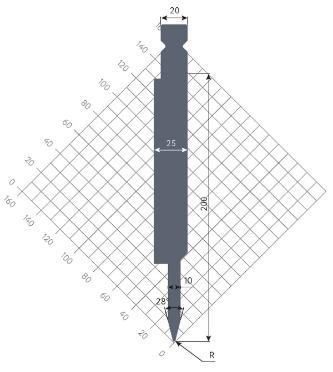

Пуансон STPW 053
Текст вверху страницы (служебное)
Array
Угол,° А
28
Радиус, мм R
1
Высота, мм Н
200
Max нагрузка, т/м
100
Материал
42CrMo4
Выберите длину (L)
200 мм секцион.
-
+
200 мм цельн.
-
+
515 мм цельн.
-
+
550 мм секцион.
-
+
![Пуансон STPW 063 Пуансон STPW 063](/upload/resize_cache/iblock/062/410_140_0/STPW 063.jpg)

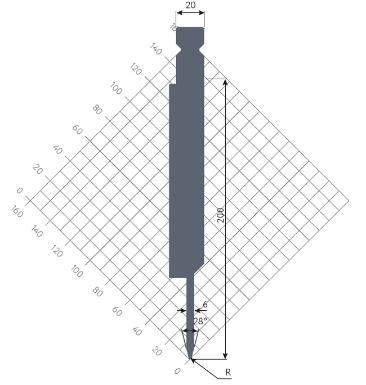

Пуансон STPW 063
Текст вверху страницы (служебное)
Array
Угол,° А
28
Радиус, мм R
1
Высота, мм Н
200
Max нагрузка, т/м
50
Материал
42CrMo4
Выберите длину (L)
200 мм секцион.
-
+
200 мм цельн.
-
+
515 мм цельн.
-
+
550 мм секцион.
-
+
![Пуансон STPW 051 Пуансон STPW 051](/upload/resize_cache/iblock/79a/410_140_0/STPW 051.jpg)

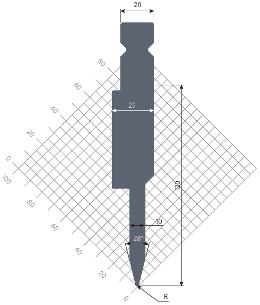

Пуансон STPW 051
Текст вверху страницы (служебное)
Array
Угол,° А
28
Радиус, мм R
1
Высота, мм Н
120
Max нагрузка, т/м
100
Материал
42CrMo4
Выберите длину (L)
200 мм секцион.
-
+
200 мм цельн.
-
+
515 мм цельн.
-
+
550 мм секцион.
-
+
![Пуансон STPW 061 Пуансон STPW 061](/upload/resize_cache/iblock/a76/410_140_0/STPW 061.jpg)

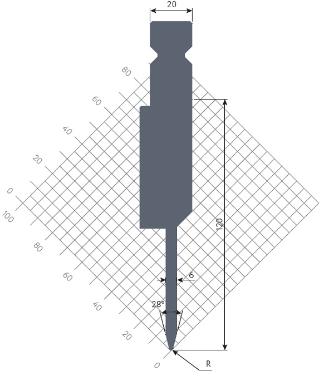

Пуансон STPW 061
Текст вверху страницы (служебное)
Array
Угол,° А
28
Радиус, мм R
1
Высота, мм Н
120
Max нагрузка, т/м
50
Материал
42CrMo4
Выберите длину (L)
200 мм секцион.
-
+
200 мм цельн.
-
+
515 мм цельн.
-
+
550 мм секцион.
-
+
![Пуансон STPW 031 Пуансон STPW 031](/upload/resize_cache/iblock/92b/410_140_0/STPW 031.jpg)

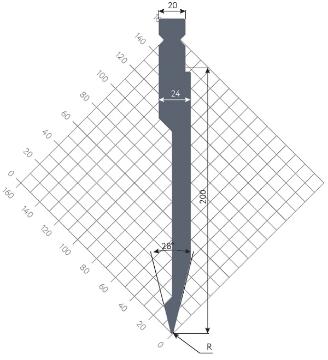

Пуансон STPW 031
Текст вверху страницы (служебное)
Array
Угол,° А
28
Радиус, мм R
1
Высота, мм Н
200
Max нагрузка, т/м
60
Материал
42CrMo4
Выберите длину (L)
200 мм секцион.
-
+
200 мм цельн.
-
+
515 мм цельн.
-
+
550 мм секцион.
-
+
![Пуансон STPW 034 Пуансон STPW 034](/upload/resize_cache/iblock/4d2/410_140_0/STPW 034.jpg)

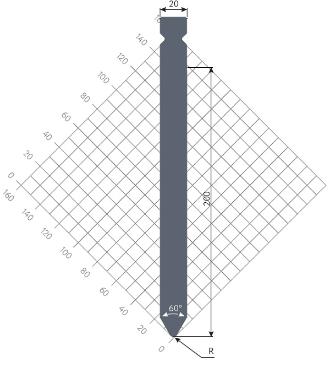

Пуансон STPW 034
Текст вверху страницы (служебное)
Array
Угол,° А
60
Радиус, мм R
3
Высота, мм Н
200
Max нагрузка, т/м
160
Материал
42CrMo4
Выберите длину (L)
200 мм секцион.
-
+
200 мм цельн.
-
+
515 мм цельн.
-
+
550 мм секцион.
-
+
![Пуансон STPW 032 Пуансон STPW 032](/upload/resize_cache/iblock/34f/410_140_0/STPW 032.jpg)
Пуансон STPW 032
Текст вверху страницы (служебное)
Array
Угол,° А
80
Радиус, мм R
1
Высота, мм Н
200
Max нагрузка, т/м
70
Материал
42CrMo4
Выберите длину (L)
200 мм секцион.
-
+
200 мм цельн.
-
+
515 мм цельн.
-
+
550 мм секцион.
-
+
![Пуансон STPW 033 Пуансон STPW 033](/upload/resize_cache/iblock/0fe/410_140_0/STPW 033.jpg)

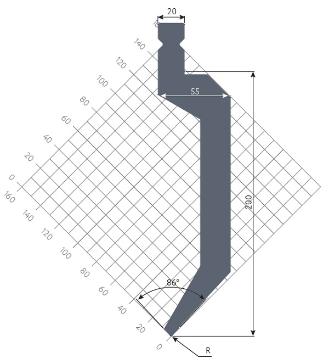

Пуансон STPW 033
Текст вверху страницы (служебное)
Array
Угол,° А
86
Радиус, мм R
1
Высота, мм Н
200
Max нагрузка, т/м
50
Материал
42CrMo4
Выберите длину (L)
200 мм секцион.
-
+
200 мм цельн.
-
+
515 мм цельн.
-
+
550 мм секцион.
-
+

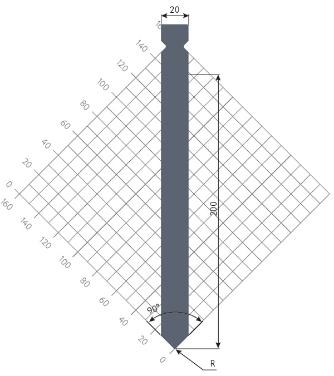

![Пуансон STPW 036 Пуансон STPW 036](/upload/resize_cache/iblock/1d6/410_140_0/STPW 036.jpg)
Пуансон STPW 036
Текст вверху страницы (служебное)
Array
Угол,° А
90
Радиус, мм R
1.2
Высота, мм Н
200
Max нагрузка, т/м
100
Материал
42CrMo4
Выберите длину (L)
200 мм секцион.
-
+
200 мм цельн.
-
+
515 мм цельн.
-
+
550 мм секцион.
-
+
![Пуансон STPW 035 Пуансон STPW 035](/upload/resize_cache/iblock/419/410_140_0/STPW 035.jpg)

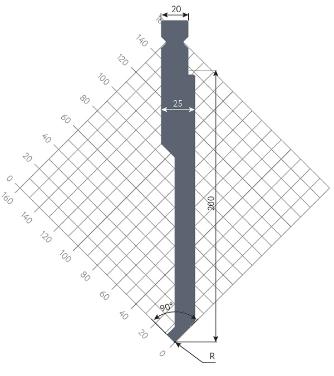

Пуансон STPW 035
Текст вверху страницы (служебное)
Array
Угол,° А
90
Радиус, мм R
0.6
Высота, мм Н
200
Max нагрузка, т/м
60
Материал
42CrMo4
Выберите длину (L)
200 мм секцион.
-
+
200 мм цельн.
-
+
515 мм цельн.
-
+
550 мм секцион.
-
+
![Пуансон STPW 029 Пуансон STPW 029](/upload/resize_cache/iblock/6f9/410_140_0/STPW 029.jpg)

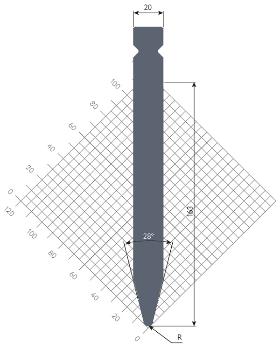

Пуансон STPW 029
Текст вверху страницы (служебное)
Array
Угол,° А
28
Радиус, мм R
3
Высота, мм Н
163
Max нагрузка, т/м
160
Материал
42CrMo4
Выберите длину (L)
200 мм секцион.
-
+
200 мм цельн.
-
+
515 мм цельн.
-
+
550 мм секцион.
-
+
![Пуансон STPW 025 Пуансон STPW 025](/upload/resize_cache/iblock/a44/410_140_0/STPW 025.jpg)

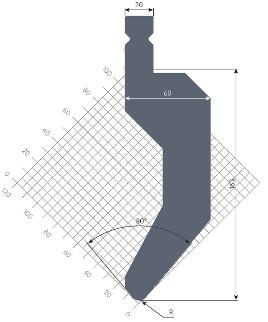

Пуансон STPW 025
Текст вверху страницы (служебное)
Array
Угол,° А
80
Радиус, мм R
6
Высота, мм Н
163
Max нагрузка, т/м
130
Материал
42CrMo4
Выберите длину (L)
200 мм секцион.
-
+
200 мм цельн.
-
+
515 мм цельн.
-
+
550 мм секцион.
-
+
![Пуансон STPW 026 Пуансон STPW 026](/upload/resize_cache/iblock/49c/410_140_0/STPW 026.jpg)

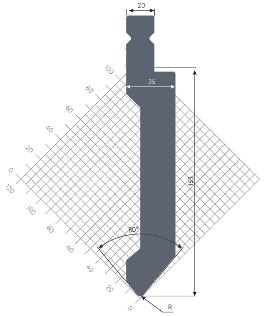

Пуансон STPW 026
Текст вверху страницы (служебное)
Array
Угол,° А
80
Радиус, мм R
3
Высота, мм Н
163
Max нагрузка, т/м
140
Материал
42CrMo4
Выберите длину (L)
200 мм секцион.
-
+
200 мм цельн.
-
+
515 мм цельн.
-
+
550 мм секцион.
-
+
![Пуансон STPW 024 Пуансон STPW 024](/upload/resize_cache/iblock/8f6/410_140_0/STPW 024.jpg)

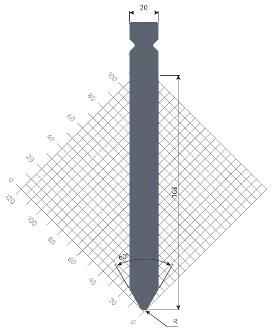

Пуансон STPW 024
Текст вверху страницы (служебное)
Array
Угол,° А
60
Радиус, мм R
3
Высота, мм Н
163
Max нагрузка, т/м
160
Материал
42CrMo4
Выберите длину (L)
200 мм секцион.
-
+
200 мм цельн.
-
+
515 мм цельн.
-
+
550 мм секцион.
-
+
![Пуансон STPW 021 Пуансон STPW 021](/upload/resize_cache/iblock/89f/410_140_0/STPW 021.jpg)

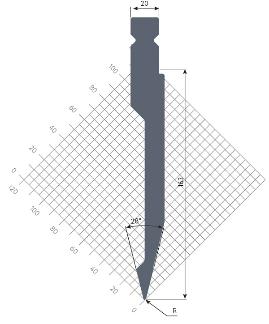

Пуансон STPW 021
Текст вверху страницы (служебное)
Array
Угол,° А
28
Радиус, мм R
1
Высота, мм Н
163
Max нагрузка, т/м
70
Материал
42CrMo4
Выберите длину (L)
200 мм секцион.
-
+
200 мм цельн.
-
+
515 мм цельн.
-
+
550 мм секцион.
-
+
![Пуансон STPW 022 Пуансон STPW 022](/upload/resize_cache/iblock/930/410_140_0/STPW 022.jpg)

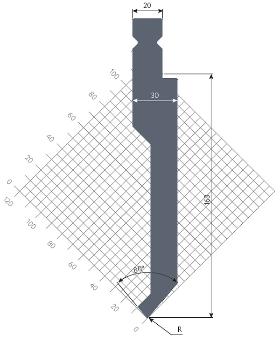

Пуансон STPW 022
Текст вверху страницы (служебное)
Array
Угол,° А
80
Радиус, мм R
1
Высота, мм Н
163
Max нагрузка, т/м
80
Материал
42CrMo4
Выберите длину (L)
200 мм секцион.
-
+
200 мм цельн.
-
+
515 мм цельн.
-
+
550 мм секцион.
-
+
![Пуансон STPW 023 Пуансон STPW 023](/upload/resize_cache/iblock/c72/410_140_0/STPW 023.jpg)
Пуансон STPW 023
Текст вверху страницы (служебное)
Array
Угол,° А
86
Радиус, мм R
1
Высота, мм Н
163
Max нагрузка, т/м
65
Материал
42CrMo4
Выберите длину (L)
200 мм секцион.
-
+
200 мм цельн.
-
+
515 мм цельн.
-
+
550 мм секцион.
-
+
![Пуансон STPW 011 Пуансон STPW 011](/upload/resize_cache/iblock/d1a/410_140_0/STPW 011.jpg)

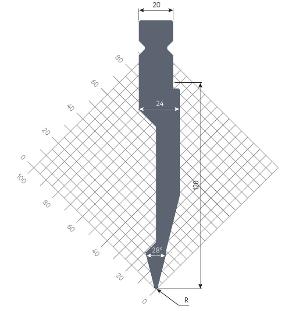

Пуансон STPW 011
Текст вверху страницы (служебное)
Array
Угол,° А
28
Радиус, мм R
1
Высота, мм Н
120
Max нагрузка, т/м
100
Материал
42CrMo4
Выберите длину (L)
200 мм секцион.
-
+
200 мм цельн.
-
+
515 мм цельн.
-
+
550 мм секцион.
-
+
![Пуансон STPW 014 Пуансон STPW 014](/upload/resize_cache/iblock/f8c/410_140_0/STPW 014.jpg)

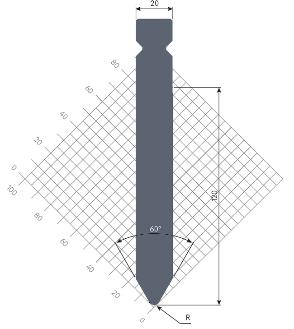

Пуансон STPW 014
Текст вверху страницы (служебное)
Array
Угол,° А
60
Радиус, мм R
3
Высота, мм Н
120
Max нагрузка, т/м
160
Материал
42CrMo4
Выберите длину (L)
200 мм секцион.
-
+
200 мм цельн.
-
+
515 мм цельн.
-
+
550 мм секцион.
-
+
![Пуансон STPW 012 Пуансон STPW 012](/upload/resize_cache/iblock/8fc/410_140_0/STPW 012.jpg)

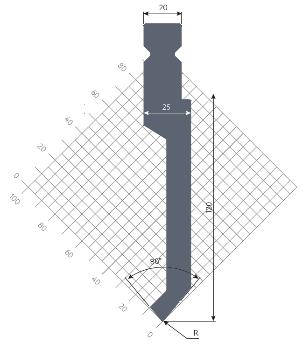

Пуансон STPW 012
Текст вверху страницы (служебное)
Array
Угол,° А
80
Радиус, мм R
1
Высота, мм Н
120
Max нагрузка, т/м
100
Материал
42CrMo4
Выберите длину (L)
200 мм секцион.
-
+
200 мм цельн.
-
+
515 мм цельн.
-
+
550 мм секцион.
-
+
![Пуансон STPW 013 Пуансон STPW 013](/upload/resize_cache/iblock/803/410_140_0/STPW 013.jpg)

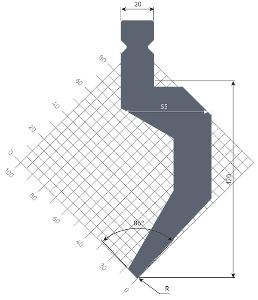

Пуансон STPW 013
Текст вверху страницы (служебное)
Array
Угол,° А
86
Радиус, мм R
1
Высота, мм Н
120
Max нагрузка, т/м
65
Материал
42CrMo4
Выберите длину (L)
200 мм секцион.
-
+
200 мм цельн.
-
+
515 мм цельн.
-
+
550 мм секцион.
-
+
![Пуансон STPW 016 Пуансон STPW 016](/upload/resize_cache/iblock/a32/410_140_0/STPW 016.jpg)

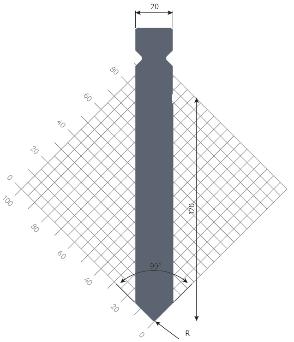

Пуансон STPW 016
Текст вверху страницы (служебное)
Array
Угол,° А
90
Радиус, мм R
1.2
Высота, мм Н
120
Max нагрузка, т/м
100
Материал
42CrMo4
Выберите длину (L)
200 мм секцион.
-
+
200 мм цельн.
-
+
515 мм цельн.
-
+
550 мм секцион.
-
+
![Пуансон STPW 015 Пуансон STPW 015](/upload/resize_cache/iblock/1d6/410_140_0/STPW 015.jpg)

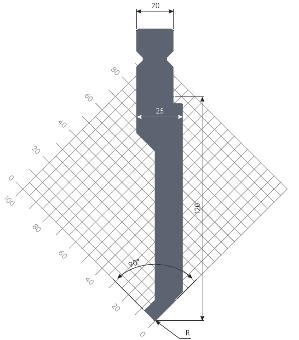

Пуансон STPW 015
Текст вверху страницы (служебное)
Array
Угол,° А
90
Радиус, мм R
0.6
Высота, мм Н
120
Max нагрузка, т/м
60
Материал
42CrMo4
Выберите длину (L)
200 мм секцион.
-
+
200 мм цельн.
-
+
515 мм цельн.
-
+
550 мм секцион.
-
+
![Пуансон STPW 001 Пуансон STPW 001](/upload/resize_cache/iblock/cb5/410_140_0/STPW 001.jpg)

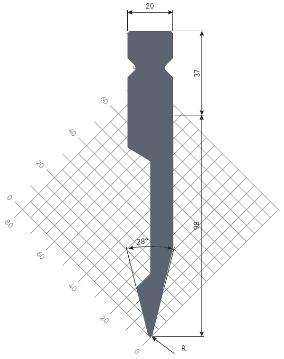

Пуансон STPW 001
Текст вверху страницы (служебное)
Array
Угол,° А
28
Радиус, мм R
1
Высота, мм Н
98
Max нагрузка, т/м
100
Материал
42CrMo4
Выберите длину (L)
200 мм секцион.
-
+
200 мм цельн.
-
+
515 мм цельн.
-
+
550 мм секцион.
-
+
![Пуансон STPW 004 Пуансон STPW 004](/upload/resize_cache/iblock/1cf/410_140_0/STPW 004.jpg)

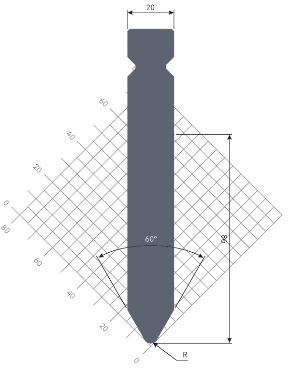

Пуансон STPW 004
Текст вверху страницы (служебное)
Array
Угол,° А
60
Радиус, мм R
3
Высота, мм Н
98
Max нагрузка, т/м
160
Материал
42CrMo4
Выберите длину (L)
200 мм секцион.
-
+
200 мм цельн.
-
+
515 мм цельн.
-
+
550 мм секцион.
-
+
