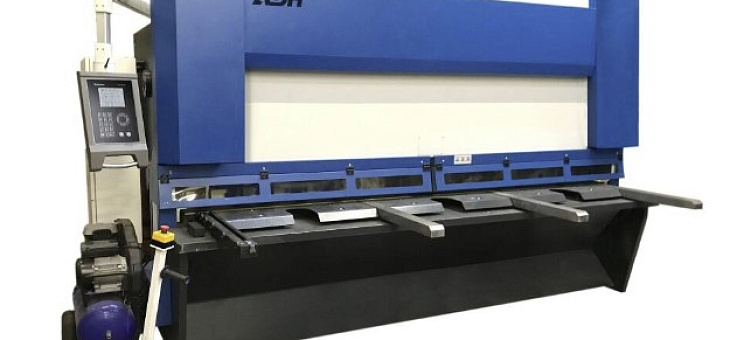

Гидравлические гильотинные ножницы ADH Q11Y 2500
Гидравлические гильотинные ножницы ADH Q11Y 2500
Гидравлические гильотинные ножницы ADH Q11Y 2500
Гидравлические гильотинные ножницы ADH Q11Y 2500

Гидравлические гильотинные ножницы ADH Q11Y 2500

Комплектация
  • Контроллер ESTUN E200S
  • Многосторонние ножи для резки алюминия, углеродистой и нержавеющей сталей
  • Подсветка линии реза
  • Счетчик резов
  • Система быстрой настройки длины реза
  • Защита от перегрузки гидравлического контура и электрической схемы
  • Передние поддержки заготовок и боковая направляющая линейка
  • Шариковые подшипники в столе
  • Задний упор с настраиваемым зазором
  • Система ретракции заднего упора
  • Система написания последовательных программ и цепей
  • Система автоматической резки
  • Гидравлическая система Bosh Rexroth

ADH Q11Y/K это гидравлические гильотинные ножницы, для резки листового металла толщиной от 6 мм до 40 мм, длиной от 2500мм до 6000мм. Все выпущенные машины на 100% справятся со всеми, возложенными на них, задачами!

КОНСТРУКЦИЯ

Жесткая сварная станина, цельные вертикальные ножи, управляемые с ЧПУ, обеспечивают гарантию высокой точности и производительности у гидравлических гильотинных ножниц ADH Q11Y/K

ЗАДНИЙ УПОР

В комплектации контроллер E200S + сервоприводный задний упор, с точностью   позиционирования 0,05 мм., оснащенный системой ретракции в момент реза. Благодаря данной системе предотвращается возможность столкновения задних упоров с листом металла в процессе реза.

ГИДРАВЛИЧЕСКИЙ КОНТУР

Выполнен как единая система. Движение цилиндров синхронизируется путем распределения давления от одного цилиндра к другому, что обеспечивает сбалансированное распределение усилий на протяжении всего процесса резания.

РЕГУЛИРОВКА РАССТОЯНИЯ МЕЖДУ НОЖАМИ

Пространство между ножами может быть легко выставлено при помощи контроллера или рукоятки с левой стороны станка.

ВАРИАЦИЯ УГЛА

Эта важная характеристика возможна только на вертикальных режущих ножах.

Она позволяет регулировать угол ножа по отношению к заготовке в зависимости от толщины обрабатываемого материала. Такое решение особенно эффективно для снижения “закручивания” заготовки после реза.

ПРИЖИМЫ

Прижимы оснащены тефлоновыми дисками. Они распределяют нагрузку пропорционально резу, что гарантирует, что даже тонкие пластины не будут деформированы.

СПОСОБЫ РЕЗКИ

Гильотины ADH Q11Y/K позволяют производить процесс резания двумя способами:

- Цикл одиночного реза (каждый рез запускается нажатием педали).

- Продолжительный цикл (резы продолжаются, пока нажата педаль).

ДЛИНА РЕЗА

Может быть задана длина реза, что позволяет увеличить производительность и сократить время резки.


Возможности контроллера ESTUN E200S

  • LCD дисплей 240*128

  • До 40 программ в памяти

  • До 25 различных шагов в каждой программе

  • Контроль серво систем

  • Контроль позиционирования по одной стороне

  • Поддержка системы ретракции упора

  • Автоматическая калибровка заднего упора

  • Диагностический режим

Характеристики:
Длина реза, мм 2500
Максимальная толщина отрезаемого листа, мм 6
Угол наклона ножа, гр 30’-1▫30’
Резов в минуту 16-35
Ход заднего упора, мм 20 до 600
Мощность двигателя 7,5
Емкость бака гидравлики, л 310
Общая длина, мм 3200
Общая высота, мм 2100
Общая ширина, мм 1880
Масса, кг 6000
Комплектующие:
ЧПУ ESTUN/ELGO КНР/Германия
Электрические компоненты Sichneider, Франция
Главный электродвигатель Siemens, Германия
Линейные энкодеры Heidenhain, Германия
Серво-моторы Estun, Китай
Педали контроллера Kacon, Южная Корея
Гидравлическая система и помпа Bosh Rexroth, Германия
Шланги высокого давления EMB, Германия
ШВП и линейные направляющие HIWIN, Тайвань
Привод двигателя Schneider, Франция
Насос Sunny, США
