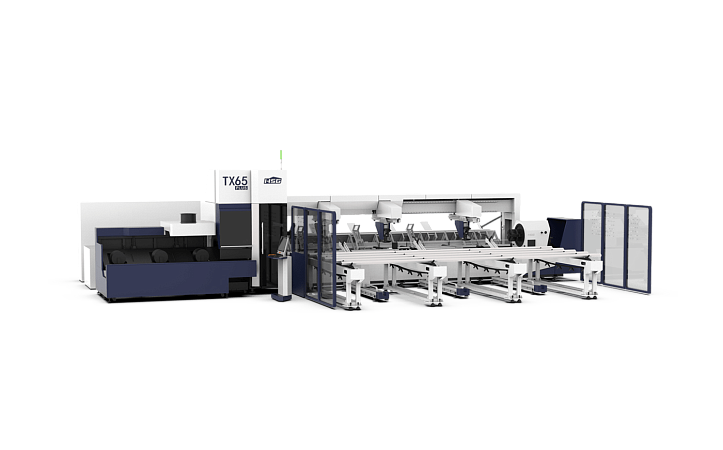

Лазерный труборез HSG TX PLUS®

  • Станок для лазерной резки труб с толщиной стенки до 20мм
  • Мощность лазера 3-6 кВт
  • Возможность двустороннего захвата (двусторонней погрузки) труб. Остаток после резки менее 80мм
  • Диапазон обрабатываемых труб: Φ20-Φ325мм, 20*20mm-230*230
       Подробнее про станок лазерной резки труб HSG TX Plus

hsg txplus pr1.png

ДВУХСТОРОННИЙ ЗАХВАТ ТРУБ (ДВУСТОРОННЯЯ ЗАГРУЗКА)

  • Полностью автоматическое загрузочное устройство для круглых, квадратных и прямоугольных труб
  • Полуавтоматическое загрузочное устройство для труб специальной формы и профилей, таких как стальной уголок и швеллер



txplus pr2.png

ИНТЕЛЛЕКТУАЛЬНАЯ ТЕХНОЛОГИЯ ЗАЖИМА ТРУБ

  • Интеллектуальный патрон может определять состояние зажима и размер трубы, обеспечивать беспроводную передачу данных в реальном времени и автоматически регулировать силу зажима. 180 IQ, упрощенное управление.

preim 3 tl500.png

СИСТЕМА УПРАВЛЕНИЯ HSG-X9500

  • Технология трехмерной резки труб
  • Доступна резка под углом 45 гр., что делает возможным сращивание бесшовных труб

txplus hsg pr4.jpg

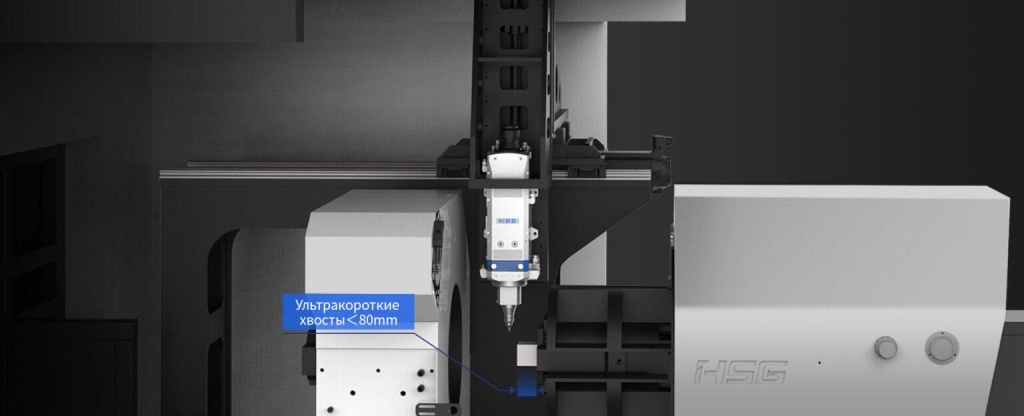

МИНИМАЛЬНОЕ КОЛИЧЕСТВО ОСТАТКОВ

  • Двойная ось Х. Режущая голова перемещается между передним и задним патронами, т.о. минимизируя количество остатков до 80мм, сокращая при этом количество отходов

tx65plus hsg pr3.png

БЕЗОПАСНОЕ ЗАЩИТНОЕ ОГРАЖДЕНИЕ

  • Система учитывает безопасное расстояние и останавливается, чтобы защитить оборудование и работника
r3 preim4.png

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ ДЛЯ РАСКРОЯ SIGMATUBE

  • Автоматическая раскладка подходит как для обычных труб, так и для профильных труб и труб открытого сечения. База данных для резки около 100 видов труб, включая головки для резки квадратных труб (с наружной и внутренней нарезкой) и дугу 90 гр., тройники для круглых труб с отверстиями внутри, а также стальные уголки. Бесшовное соединение труб после резки, упрощает процесс сварки в дальнейшем
  • Разработана на базе программы SolidWorks, начинает разработку сразу после размещения чертежа
  • Программа интеллектуальной поддержки резки и оптимизация маршрута и снятия фасок


hsg tl200 preim6.png

СИСТЕМА ЗАЩИТЫ

  • Защита от столкновения: Режущая головка всегда находится на безопасном расстоянии от обрабатываемой поверхности и имеет функцию остановки при касании
  • Защита от ударов: Автоматический контроль дальности перемещения движущихся частей. Система может сообщать о неисправностях и немедленно давать команду на остановку, чтобы защитить оборудование
  • Интеллектуальная система сигнализации: Самостоятельная проверка. Главный интерфейс может отображать аварийный сигнал, уменьшая скрытые опасности и повышая эффективность поиска и устранения неисправностей оборудования.
Дмитрий Журба
Ваш персональный менеджер:
Дмитрий Журба
Руководитель отдела продаж г. Москва
+7 (499) 951-82-88
Выбрать отрасль
Модель
Лазерный труборез HSG TX65 PLUS
Заказать
‹ ›
Характеристики
Мощность лазера, кВт
3-6
Вес, кг
18800
Зона обработки, мм
Φ20-Φ325, 20*20mm-230*230
Точность позиционирования по X/Y-осям
±0.03mm/m
Точность репозиционирования по X/Y осям
±0.03mm
Максимальное ускорение, G
0.6
Максимальная скорость перемещения, м/мин
80
Максимальная нагрузка на стол, кг
500
Длина трубы, мм
6500
Габаритные размеры (ДхШхВ), мм
12800×3500×2900
Макс.вес загрузки пакета труб, кг
3000
