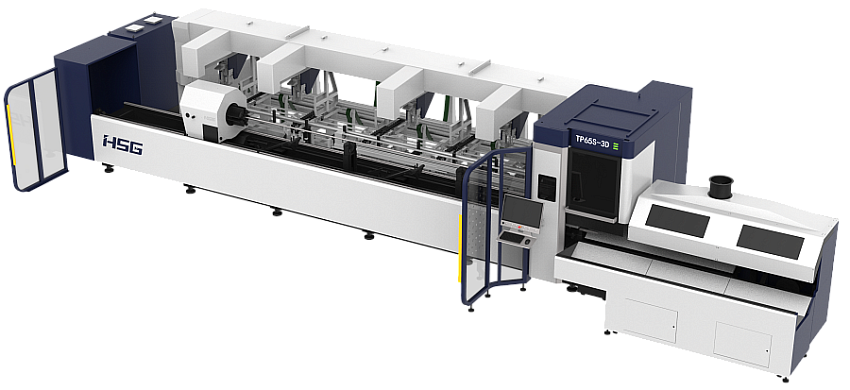

Лазерный станок для резки труб HSG TS®

  • Лазерный источник IPG 1000В до 4000В
  • Станина HSG — 6500mm
  • Лазерная головка HSG® (автофокус)
  • Косозубая рейка YYC®
  • Редуктор SHIMPO®
  • Серводвигатель Rexroth®、SANYO DENKI®、Panasonic®
  • Направляющие HIWIN® (Тайвань)
  • Винтовой привод HIWIN®/TBI®
  • Программное обеспечение HSG® X9000（Набор материалов программного обеспечения SigmaNEST)
  • Пневматическое управление SMC®
  • Электрокомпоненты Schneider®
  • Вытяжки
  • Водяной чиллер
  • Автоматический умный патрон задний и передний (Пневматический）

  • Чувствительный датчик, толщина зонда 2 mm
  • Эффективная система охлаждения, Диаметр труб 2-3 mm
  • Металлическая защита на соединении газопровода и водопровода
  • Отдельное охлаждение для керамического кольца и сопла
  • Коллиматорная линза и фокусирующая линза OPHIR
  • Мотор для автофокуса Panasonic
  • Хорошая структура компонентов, надежность, безопасность и чувствительность


       Подробнее про станок лазерной резки труб HSG TS

ПРЕИМУЩЕСТВА ЛАЗЕРНЫХ СТАНКОВ HSG СЕРИИ TS

hsg ts.png

ИНТЕЛЛЕКТУАЛЬНАЯ ТЕХНОЛОГИЯ ЗАЖИМА ТРУБ

Станок TS65, оснащенный цифровыми интеллектуальными пневматическими патронами, регулирующими положение трубы в полностью автоматическом режиме, без необходимости ручной регулировки. Интеллектуальная система легко идентифицирует и удерживает различные типы труб. Патрон оснащен профессиональной системой обратной связи, которая регулирует давление в соответствии с различными диаметрами и толщинами труб и обнаруживает аварийные сигналы в режиме реального времени, что делает производство эффективным и безопасным.


HSG TP65S.png

АВТОМАТИЧЕСКАЯ ЗАГРУЗКА И РАЗГРУЗКА ТРУБ

Оснащен полностью автоматической системой загрузки, может загружать целую пачку труб, самостоятельно сортировать и определять длину реза без остановки. Интеллектуальная разгрузка, сортировка готовой продукции и отходов сама, стандартная длина заготовки 3м, также доступна до 6м (дополнительная опция)



ПРЫЖКОВАЯ РЕЗКА

Уникальные запатентованные в отрасли технологии, а именно резка труб в воздухе и резка в поперечном направлении, помогают избежать многократного подъема и падения режущей головки. Эффективность резки еще больше повышается.




СИСТЕМА УПРАВЛЕНИЯ HSGX9000-ПОВЫШАЕТ ЭФФЕКТИВНОСТЬ И ЭКОНОМИТ ЗАТРАТЫ

  • Интеллектуально определяет деформацию трубы, предлагает автоматическую графическую компенсацию смещения и гарантирует точность резки
  • Простой интерфейс и множество функций
  • Профессиональное программное обеспечение для раскладки труб.. Начинает раскладку сразу после рисования. Подходит для сложных профилей (швеллер, уголок)
  • Оптимизация маршрута, обрезка кромок


hsg tl200 preim6.png

ИНТЕЛЛЕКТУАЛЬНАЯ ЗАЩИТА

  • Режущая голова всегда находится на безопасном расстоянии от обрабатываемой поверхности и имеет функцию остановки при касании, чтобы снизить риск столкновения.
  • Автоматический контроль дальности перемещения движущихся частей. Система может сообщать о неисправностях и отдавать приказы о быстрой остановке, чтобы защитить оборудование.
  • Самостоятельная проверка. Главный интерфейс может отображать аварийный сигнал, уменьшая скрытые опасности и повышая эффективность поиска и устранения неисправностей оборудования

ШИРОКИЙ ДИАПАЗОН ОБРАБОТКИ ТРУБ

Обработка: круглых, квадратных труб, прямоугольных труб, угловой стали, швеллерной стали, Н-образной стали, а также различных труб специальной формы, включая треугольные, вогнутые, L-образные, C-образные профили


hsg ts65 preim7.png

ОТЛИЧНАЯ ДИНАМИКА

Благодаря импортному серводвигателю с большим крутящим моментом, серия TS может достигать высокой скорости 120 об/мин и ускорения 1.2 G, мгновенно достигая оптимальной скорости резки.


avtofokus hsgts65.png

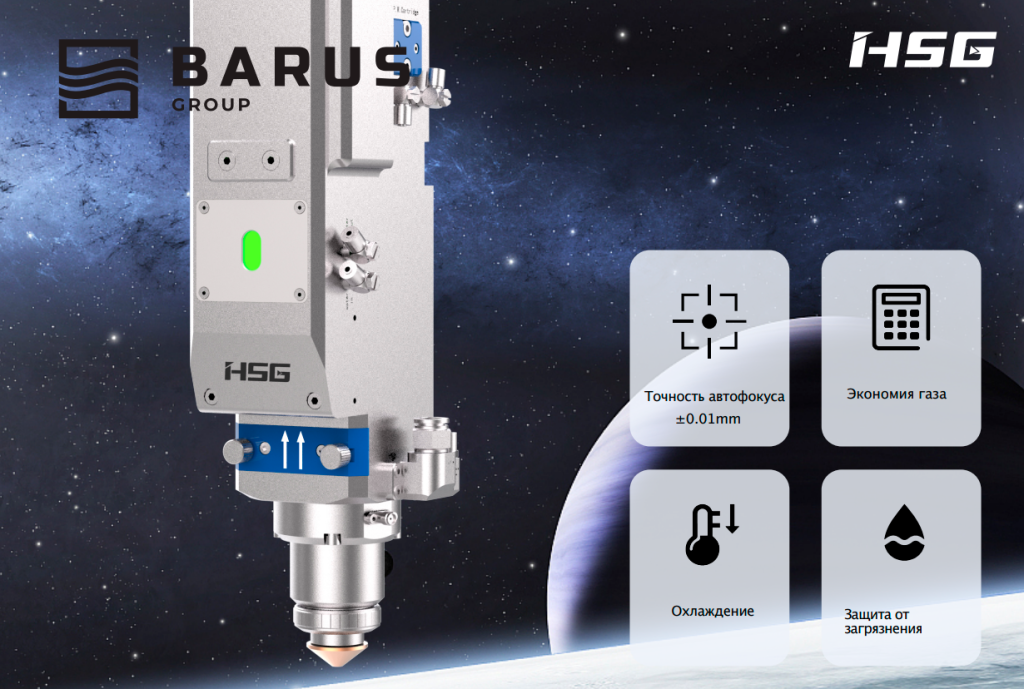

ЛАЗЕРНАЯ РЕЖУЩАЯ ГОЛОВА С АВТОФОКУСОМ
  • Эффективное охлаждение корпуса и всех узлов, включая двухканальное охлаждаемое сопло
  • Контроль за расходом газа, зеркальное качество поверхности реза
  • Предотвращение попадания искр
  • Скоростная врезка и резка различных типов материалов
  • Защита от загрязнения



Дмитрий Журба
Ваш персональный менеджер:
Дмитрий Журба
Руководитель отдела продаж г. Москва
+7 (499) 951-82-88
Выбрать отрасль
Модель
Лазерный труборез HSG TS65
Лазерный труборез HSG TS65 II
Лазерный труборез HSG TS80
Заказать
Заказать
Заказать
‹ ›
Характеристики
Мощность лазера, кВт
1,5-4
1,5-4
1,5-4
Вес, кг
9500
9500
9500
Точность позиционирования по X/Y-осям
±0.03mm
±0.03mm
±0.03mm
Точность репозиционирования по X/Y осям
±0.03mm/m
±0.03mm/m
±0.03mm/m
Максимальное ускорение, G
1,2
1,2
1,2
Максимальная скорость перемещения, м/мин
120
120
120
Напряжение питания, В
380 В ± 5 %; 50Гц; 3 — фазы
380 В ± 5 %; 50Гц; 3 — фазы
380 В ± 5 %; 50Гц; 3 — фазы
Типы профилей
Круглая труба/Квадратная труба/Уголок стальной/U-образная сталь
Круглая труба/Квадратная труба/Уголок стальной/U-образная сталь
Круглая труба/Квадратная труба/Уголок стальной/U-образная сталь
Длина трубы, мм
6500
6500
6500
Габаритные размеры (ДхШхВ), мм
12500х4700х2600
12400*4700*2500
12400*4700*2500
Макс. нагрузка на труборез, кг
200
200
200
Обработка круглой трубы, мм
12-273
12х273
13х12-200х200
Обработка квадратной трубы, мм
12х12-200х200
12х12-200х200
12-273
