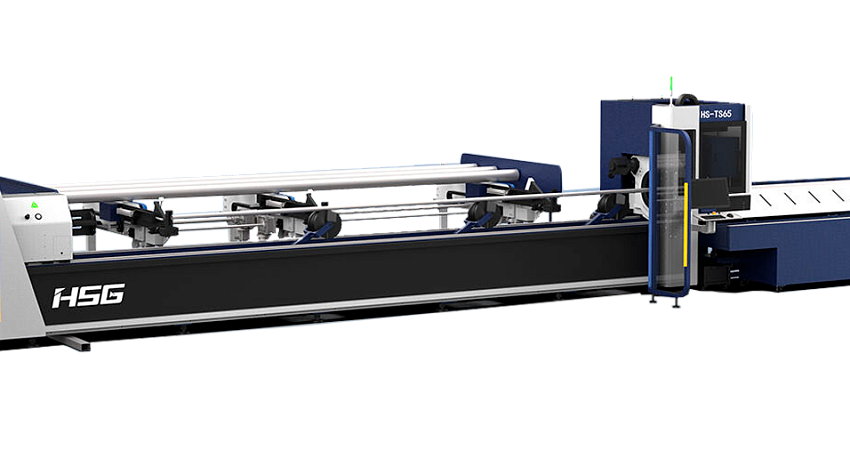

Лазерный труборез HSG TS65  II
  • Лазерный источник IPG 1000В до 4000В
  • Станина HSG — 6500mm
  • Лазерная головка HSG (автофокус)
  • Косозубая рейка YYC
  • Редуктор SHIMPO
  • Серводвигатель Rexroth、SANYO DENKI、Panasonic
  • Направляющие HIWIN (Тайвань)
  • Винтовой привод HIWIN/TBI
  • Программное обеспечение HSG X9000(Набор материалов программного обеспечения SigmaNEST)
  • Пневматическое управление SMC
  • Электрокомпоненты Schneider
  • Вытяжки
  • Водяной чиллер
  • Автоматический умный патрон задний и передний (Пневматический)

  • Чувствительный датчик, толщина зонда 2 mm
  • Эффективная система охлаждения, Диаметр труб 2-3 mm
  • Металлическая защита на соединении газопровода и водопровода
  • Отдельное охлаждение для керамического кольца и сопла
  • Коллиматорная линза и фокусирующая линза OPHIR
  • Мотор для автофокуса Panasonic
  • Хорошая структура компонентов, надежность, безопасность и чувствительность

ПРЕИМУЩЕСТВА ЛАЗЕРНОГО ТРУБОРЕЗА HSG TS65 II

hsg ts.png

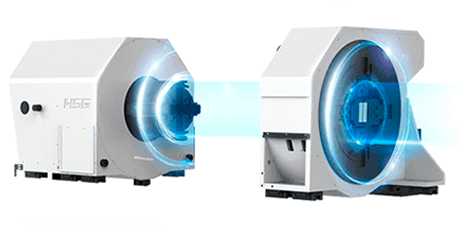

ИНТЕЛЛЕКТУАЛЬНАЯ ТЕХНОЛОГИЯ ЗАЖИМА ТРУБ

Станок TS65, оснащенный цифровыми интеллектуальными пневматическими патронами, регулирующими положение трубы в полностью автоматическом режиме, без необходимости ручной регулировки. Интеллектуальная система легко идентифицирует и удерживает различные типы труб. Патрон оснащен профессиональной системой обратной связи, которая регулирует давление в соответствии с различными диаметрами и толщинами труб и обнаруживает аварийные сигналы в режиме реального времени, что делает производство эффективным и безопасным.


HSG TP65S.png


АВТОМАТИЧЕСКАЯ ЗАГРУЗКА И РАЗГРУЗКА ТРУБ

Оснащен полностью автоматической системой загрузки, может загружать целую пачку труб, самостоятельно сортировать и определять длину реза без остановки. Интеллектуальная разгрузка, сортировка готовой продукции и отходов сама, стандартная длина заготовки 3м, также доступна до 6м (дополнительная опция)




ПРЫЖКОВАЯ РЕЗКА

Уникальные запатентованные в отрасли технологии, а именно резка труб в воздухе и резка в поперечном направлении, помогают избежать многократного подъема и падения режущей головки. Эффективность резки еще больше повышается.




СИСТЕМА УПРАВЛЕНИЯ HSGX9000-ПОВЫШАЕТ ЭФФЕКТИВНОСТЬ И ЭКОНОМИТ ЗАТРАТЫ

  • Интеллектуально определяет деформацию трубы, предлагает автоматическую графическую компенсацию смещения и гарантирует точность резки
  • Простой интерфейс и множество функций
  • Профессиональное программное обеспечение для раскладки труб.. Начинает раскладку сразу после рисования. Подходит для сложных профилей (швеллер, уголок)
  • Оптимизация маршрута, обрезка кромок



hsg tl200 preim6.png

ИНТЕЛЛЕКТУАЛЬНАЯ ЗАЩИТА

  • Режущая голова всегда находится на безопасном расстоянии от обрабатываемой поверхности и имеет функцию остановки при касании, чтобы снизить риск столкновения.
  • Автоматический контроль дальности перемещения движущихся частей. Система может сообщать о неисправностях и отдавать приказы о быстрой остановке, чтобы защитить оборудование.
  • Самостоятельная проверка. Главный интерфейс может отображать аварийный сигнал, уменьшая скрытые опасности и повышая эффективность поиска и устранения неисправностей оборудования

ШИРОКИЙ ДИАПАЗОН ОБРАБОТКИ ТРУБ

Обработка: круглых, квадратных труб, прямоугольных труб, угловой стали, швеллерной стали, Н-образной стали, а также различных труб специальной формы, включая треугольные, вогнутые, L-образные, C-образные профили


hsg ts65 preim7.png

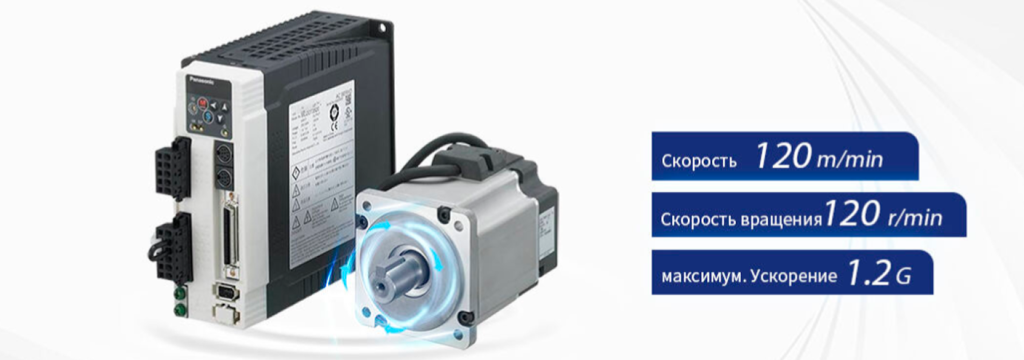

ОТЛИЧНАЯ ДИНАМИКА

Благодаря импортному серводвигателю с большим крутящим моментом, серия TS может достигать высокой скорости 120 об/мин и ускорения 1.2 G, мгновенно достигая оптимальной скорости резки.



Характеристики:
Мощность лазера, кВт 1,5-4
Зона обработки круглой трубы,мм ⌀: 12-273
Максимальная скорость резки, м/мин 120
Режимы излучения/реза Импульсный, непрерывный
Точность репозиционирования ±0.03mm/m
Точность позиционирования ±0.03mm
Максимальное ускорение 1.2G
Максимальная нагрузка 200кг
Напряжение питания 380 В ± 5 %; 50Гц; 3 — фазы
Габаритные размеры 12500х4700×2600mm
Вес 9500кг
Типы профилей Круглая труба/Квадратная труба/Уголок стальной/U-образная сталь
Зона обработки квадратной трубы,мм 12х12-200х200
Стандартная длина резки, мм 6500
Макс.вес одной трубы, кг 200
Мин. длина отходов, мм 130
Комплектующие:
Водяной чиллер включено
Индустриальный компьютер включено
Защитное стекло включено
Одинарные и двойные сопла включено
Керамические кольца включено
Защитные очки включено
Стабилизатор напряжения включено
Вытяжной вентилятор включено
Пробивной инструмент
Гибочный инструмент
Расходные материалы лазер/плазма
Заточка пробивного инструмента
